进口直接作用薄膜式支管减压阀

产品时间:2020-06-30 17:22

简要描述:

德国沃德WODE直接作用薄膜式支管减压阀是直接作用式薄膜弹簧减压阀,是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感...

详细介绍

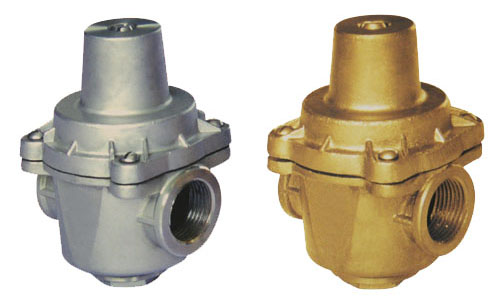

进口直接作用薄膜式支管减压阀
德国沃德WODE直接作用薄膜式支管减压阀是直接作用式薄膜弹簧减压阀,是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣,改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。
本产品适当加大了膜片面积,提高了灵敏度。减压稳压平稳、灵敏。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。
一、        主要技术参数和性能指标
公称压力(Mpa)
1.0
1.6
壳体试验压力(Mpa)*
1.5
2.4
密封试验压力(Mpa)
1.0
1.6
最高进口压力(Mpa)
1.0
1.6
出口压力范围(Mpa)
0.05-0.55
0.05-0.8
压力特性偏差(Mpa)△P2P
GB12244-1989
流量特性偏差(Mpa)△P2G
GB12244-1989
渗漏量
0
工作温度
0℃-80℃
*.壳体试验不包括膜片、顶盖。
二、主要零件材料
零件名称
零件材料
阀体
铜合金
阀盖
铜合金
阀瓣
铜合金
O型圈
丁腈橡胶
密封圈
丁腈橡胶
膜片
夹织物丁腈橡胶
调节弹簧
60Si2Mn
调节螺栓
2Cr13
三、流量系数(Cv)
DN
15(1/2")
20(3/4")
25(1")
32(1-1/4")
40(1-1/2")
50(2")
Cv
1
2
3
5
8
14
四、外形连接尺寸

DN
G
L
H
H
P2*≤0.55MPa
P2*≤0.8MPa
15(1/2")
G1/2"
65
75
90
35
20(3/4")
G3-4"
75
85
100
35
25(1")
G1"
90
3
115
46
32(1-1/4")
G1-1/4"
105
130
150
55
40(1-1/2")
G1-1/2"
120
155
175
65
50(2")
G2"
140
175
195
75
*:P2表示出口压力
