进口蒸汽减压阀

产品时间：2020-06-19 16:10

简要描述：

蒸汽减压阀连接尺寸： DN L H1 H D 15 147 221 133 185 20 154 224 136 185 25 160 235 145 207 32 180 236 156 207 40 200 238 176 255 50 230 246 183 255 65 250 295 200 320 80 310 323 230 350 100 350 340 263 380 125 400 359 306 455 150...

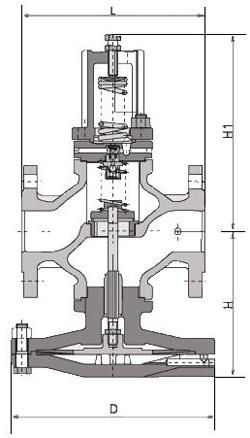

蒸汽减压阀连接尺寸：

DN	L	H1	H	D
15	147	221	133	185
20	154	224	136	185
25	160	235	145	207
32	180	236	156	207
40	200	238	176	255
50	230	246	183	255
65	250	295	200	320
80	310	323	230	350
100	350	340	263	380
125	400	359	306	455
150	450	375	330	500

　　进口蒸汽减压阀

蒸汽减压阀结构特点和用处：
导阀型隔膜式减压阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。
　　本产品的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。

　　进口蒸汽减压阀性能指标：

灰色区域：示意该产品禁用。
A-D-E：螺纹或法兰连接 EN 1092 PN25,ANSI 300LB.
A-B-C:法兰连接 ANSI 150LB。
最高工作温度250℃。

注意：该系列产品的压力调节范围是0.2-16barg。

　　进口蒸汽减压阀主要技术参数：

公称压力	PN16
PMA最高允许压力	16bar g
TMA最高允许温度	250℃
TMI最低允许温度	-29℃
PMO最大工作压力*	17bar g
TMO最大工作温度	250℃
TMIO最低工作温度	29℃
出口压力范围(barg)	0.2-16
最高冷态测试压力	25bar g

蒸汽减压阀主要零件材料：

零件名称	零件材料
阀体阀盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
膜片	316
调节弹簧	60Si2Mn
主阀弹簧	50CrVA

蒸汽减压阀流量系数(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150
Cv	2.8	5.5	8.1	12.0	17.0	28.0	45.5	60.1	93.3	146	186

注：由于不同工况及用户的不同要求，价格有所差别，具体以代理商报价为准。
如果您有需要咨询更详细的产品信息
欢迎联系德国沃德WODE授权一级代理商：北京永德宝阀门有限公司
