进口气体减压阀

产品时间:2020-06-21 12:51

简要描述:

进口气体减压阀结构特点和用处: 该气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、...

详细介绍




进口气体减压阀结构特点和用处:

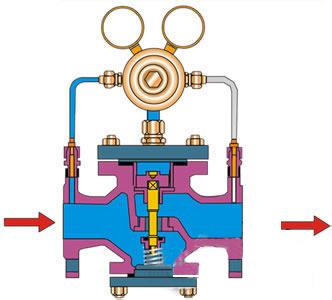

该气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
  本产品主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。

进口气体减压阀主要技术参数和性能指标:



公称压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
壳体试验压力(Mpa)*
2.4
3.75
6.0
9.6
15.0
24
密封试验压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
最高进口压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
出口压力范围(Mpa)
0.1-1.0
0.1-1.6
0.1-2.5
0.5-3.5
0.5-3.5
0.5-4.5
压力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)P2G
GB12246-1989
最小压差(Mpa)
0.15
0.15
0.2
0.4
0.8
1.0
渗漏量
聚四氟乙稀/橡胶:O硬密封:GB12245-1989

*:壳体试验不包括膜片、顶盖

进口气体减压阀主要零件材料:



零件名称
零件材料
阀体 阀盖 底盖
WCB/FCB*
阀座 阀盘
2Cr13/304*
缸套
2Cr13/25(镀硬铬)/304*
活塞
2Cr13/铜合金/铜合金*
活塞环
合金铸铁/对位聚苯*
导阀座 导阀杆
2Cr13/304*
膜片
1Cr18Ni9Ti
主阀 导阀弹簧
50CrVA
调节弹簧
60Si2Mn
密封垫(X/F型号)
橡胶/聚四氟乙稀
导阀体 导阀盖
25/304*

*:用于氧气介质时的材料

流量系数(Cv):



DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140
250
400
570
780
1020
1500

备注:压力大于16Mpa订货时特殊声明
