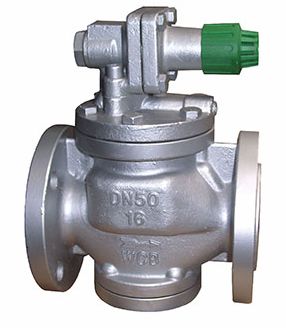

进口高灵敏度蒸汽减压阀结构特点和用处
该减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
主要技术参数和性能指标
阀体材质：WCB、304/316不锈钢(根据工作介质压力、温度可选不同材质)
口径和连接：
螺纹连接3/4″～2″(有BSP、Npt螺纹)
法兰连接：DN20～DN100(有BS16/25、GB16/25、DIN16/25、JIS10/16、ANSI150LB法兰)
工况限制条件：
阀体设计条件：PN25
最大工作压力(饱和蒸汽)：19.0Barg
最大设定压力：16Barg
最大减压比：20:1
最大工作温度：300℃
压力控制范围：1.0～3.0barg;2.0～8.0barg;7.0～16barg
主要零件材料：
|
零件名称
|
零件材料
|
|
阀体 阀盖 底盖
|
WCB
|
|
阀座 阀瓣
|
2Cr13
|
|
缸套 活塞
|
铝铁青铜
|
|
膜片
|
PH15-7Mo
|
|
活塞环
|
对位聚苯
|
|
导阀座 导阀瓣
|
2Cr13
|
|
主阀弹簧
|
50CrVA
|
|
导调主弹簧
|
50CrVA
|
|
调节弹簧
|
60Si2Mn
|
流量系数Cv：
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
48
|
主要外形连接尺寸：
|
DN
|
L（mm）
|
H（mm）
|
H1（mm）
|
|
20
|
140
|
65
|
160
|
|
25
|
150
|
70
|
170
|
|
32
|
180
|
75
|
185
|
|
40
|
180
|
80
|
185
|
|
50
|
200
|
90
|
190
|
|
65
|
230
|
100
|
210
|
|
80
|
260
|
120
|
230
|
|
100
|
320
|
135
|
245
|
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务!
