型号说明:自力式压力调节阀型号由控制阀型号和执行器型号组合而成
控制阀型号:VCS1(硬密封)/VCS2(软密封)
执行器型号:SA3/SA4
组合后的型号:
阀后压力调节阀:VCS1SA1(硬密封型)/ VCS2SA1(软密封型)
阀前压力调节阀:VCS1SA2(硬密封型)/ VCS2SA2(软密封型)
压差控制调节阀:
压差上升阀关闭:VCS1SA3(硬密封型)/ VCS2SA3(软密封型)
压差上升阀开启:VCS1SA4(硬密封型)/ VCS2SA4(软密封型)
型号组合说明:
VCS1+SA3= VCS1SA1;VCS2+SA3= VCS2SA1
VCS1+SA4= VCS1SA2;VCS2+SA4= VCS2SA2
VCS1+SA3= VCS1SA3;VCS2+SA3= VCS2SA3
VCS1+SA4= VCS1SA4;VCS2+SA4= VCS2SA4
可根据控制压力的不同选配不同的执行器组成不通压力设定范围的压力调节阀
使用优点:
● 具有压力平衡功能,灵敏度高。
● 改善了流线分步,降低了噪音。
● 通过组合件、可以进行多项组合控制。
注意事项:
1、 被控制压力参数不应超过或接近选择的压力调整范围的极限值,应留有一定余量。
2、 为了满足控制性能要求,阀前后的压差值不得大于最高工作压力值,也不得小于正常工作最小压差值。
3、 如果用于煤气、天然气压力调节时,应在执行机构加接引流管通到室外,保证安全。(阀后压力调节,接在上膜盖接头上;阀前压力调节,接在下膜盖接头上)
进口自力式压力调节阀主要技术参数:
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|||
KvS值
|
3.2
|
5
|
8
|
12.5
|
20
|
32
|
50
|
80
|
125
|
160
|
320
|
450
|
630
|
|||
行程(mm)
|
6
|
6
|
6
|
8
|
10
|
12
|
12
|
18
|
20
|
20
|
20
|
|
|
|||
Z值
|
0.6
|
0.6
|
0.6
|
0.55
|
0.55
|
0.5
|
0.5
|
0.45
|
0.4
|
0.35
|
0.3
|
0.2
|
0.2
|
|||
PN16最大压差APmax(Mpa)
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.5
|
1.5
|
1.2
|
1.0
|
1.0
|
|||
PN40最大压差APmax(Mpa)
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
1.5
|
1.5
|
1.2
|
1.0
|
1.0
|
|||
最高工作温度
|
VCS1
|
液体≤140℃;气体≤80℃
|
||||||||||||||
VCS2
|
||||||||||||||||
VCS1
|
配隔离罐≤200℃
|
≤300℃
|
||||||||||||||
配隔离罐和散热片≤350℃
|
||||||||||||||||
允许泄露量(规定试验条件下)
|
VCS1
|
4×10-4×阀额定容量
|
||||||||||||||
VCS2
|
10气泡/min
|
20气泡/min
|
40气泡/min
|
|||||||||||||
压力平衡元件
|
波纹管
|
滚动膜片
|
||||||||||||||
公称压力
|
PN16(1.6Mpa);PN40(4.0Mpa)
|
|||||||||||||||
阀体材质※※
|
PN16:铸铁(最高工作温度≤200℃);PN40:铸钢(最高工作温度≤350℃)
|
|||||||||||||||
阀芯材质
|
不锈钢,软密封为橡胶
|
|||||||||||||||
最高工作压力
|
公称压力 注意APmax
|

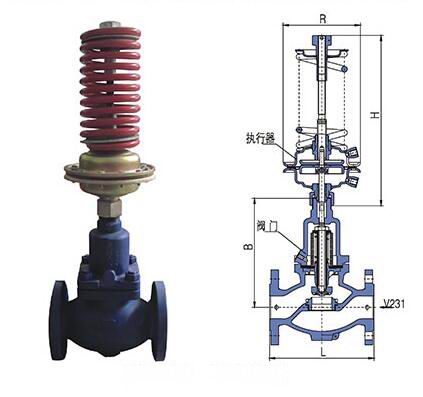

公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
L(mm)
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
B(mm)
|
212
|
212
|
238
|
238
|
240
|
240
|
275
|
275
|
380
|
380
|
295
|
325
|
372
|
大约重量(Kg)
|
6.2
|
6.7
|
9.7
|
13
|
14
|
17
|
29
|
33
|
60
|
70
|
80
|
140
|
220
|
